工作方式 PC工业控制机,大屏幕高分辨率17″彩色液晶显示,Windows 7操作系统和数据库引擎,可以快速处理大量数据信息,使智能应急灯具的火警联动信息、应急启动动作信息、总线网络故障信息、灯具电源和光源故障信息,总线设备配置编辑信息以及CRT平面图形信息等都在液晶显示器上人性化地轻松显示出来。 控制器自动识别总线设备标识码,并对系统工作异常,如火警和故障采用中文显示、记录和打印。 充分利用主机标准配置资源(串口、并口、USB接口、以太网接口)完成系统数据的整合。
控制器之间组成分布式网络十分容易,即插即用,方便系统后期增容。通过以太网线,新加入的控制器可以马上实现联网报警,相互了解其它联网控制器发生的事件(火警、应急启动、故障和操作等)。 控制器可实现CRT平面图形状态显示功能(选配项),当控制器检测到火警、应急启动、故障和操作等信息时,自动切换到CRT平面图形显示画面上,并将事件点标注出来,方便操作者快速采取应急措施。

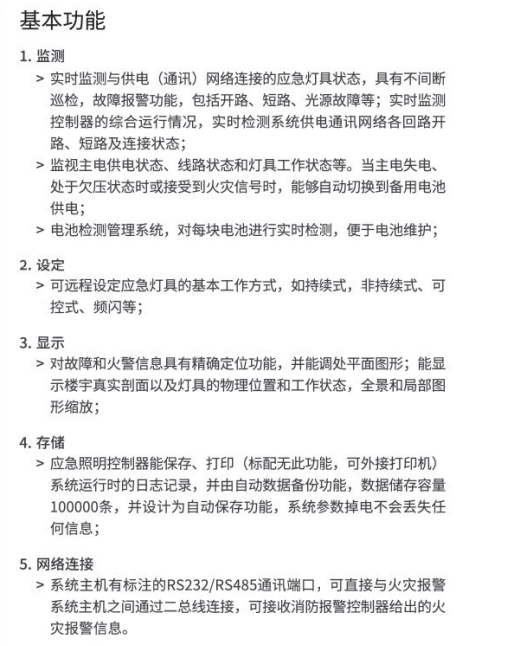

软件功能 系统权限控制: 系统设置操作员级、管理员级、调试员级和程序员每一级都有不同密码输入控制和一定的操作权限。整个操作过程全部作为事件记录保存,以备可查。 可输入建筑CRT平面图: 将应急照明灯具和应急疏散指示灯具或者感烟探测器等布在建筑CRT图上。随时进入CRT平面图显示界面查看火警点、故障灯具点、应急疏散通道等。
系统采用菜单操作: 可实现事件浏览、修改总线配置、图形显示灯具电池电压和灯具状态、启动CRT平面图显示、灯具应急控制、操作员及密码控制、系统登记和复位操作、打印记录操作、编写火警联动关系式、系统楼层配置编辑等操作。

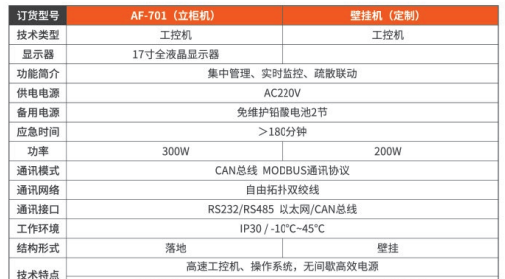

控制器参数和功能
1、结构:立柜式 2、备电工作时间:180min 3、主电功耗:300W 4、高速工控主机,无间歇高效能电源; 5、可连接127个EPS和分配电装置、15000点终端灯具(满负荷),系统运行效果为5000点以下,大于5000点时系统运行缓慢,建议采用2台或多台系统主机; 6、实时监测综合运行情况,实时检测系统供电通讯网络各回路开路、短路及连接状态; 7、实时监测与供电(通讯)网络连接的应急灯具状态,包括开路、短路、光源故障等; 8、定期检测蓄电池应急时间(电容容量)和应急转换功能; 9、可远程设定应急灯具的基本工作方式,如持续式、非持续式、可控式、频闪等; 10、可根据火灾探测器报警的区域位置(单点或多点)自动选择逃生路线,控制标志灯导向箭头方向;自动开启逃生路线上的应急照明灯具; 11、根据CAD平面图自动生成逃生导向动态地图,清晰简洁明了直观反应着火区域、选生路线。
